2m PPR 4el. anténa

Poslednú dobu som sa začal viacej venovať vysielaniu v teréne a turistike, takže som si chcel postaviť kompaktnú a obzvlášť ľahkú Yagi anténu. Inšpirovala ma anténa od DK7ZB a má tiež dobrý článok o PVC yagi portable anténach. Viac informácií nájdeš na stránke DK7ZB.

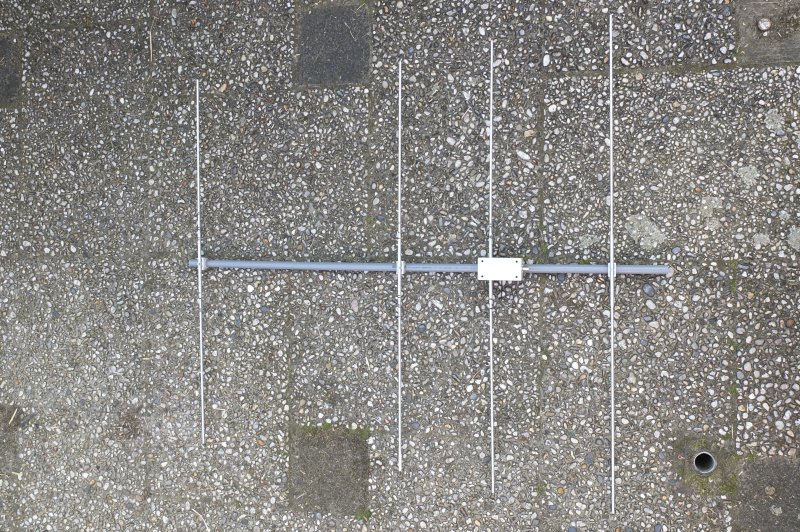

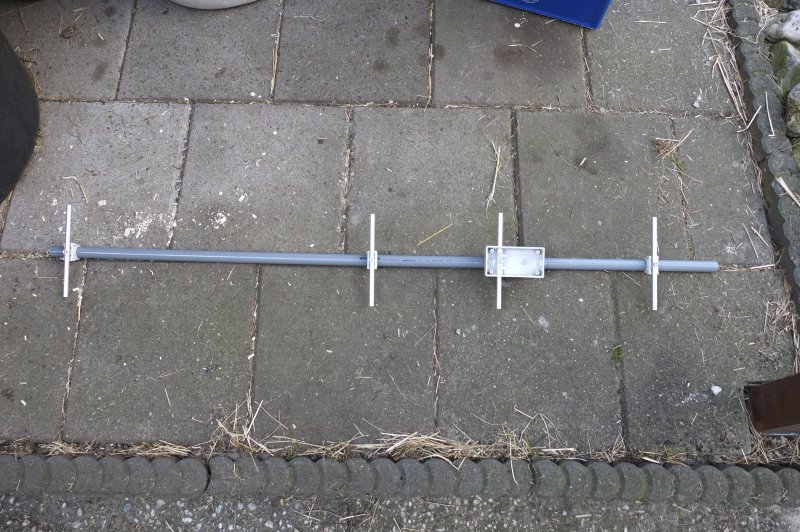

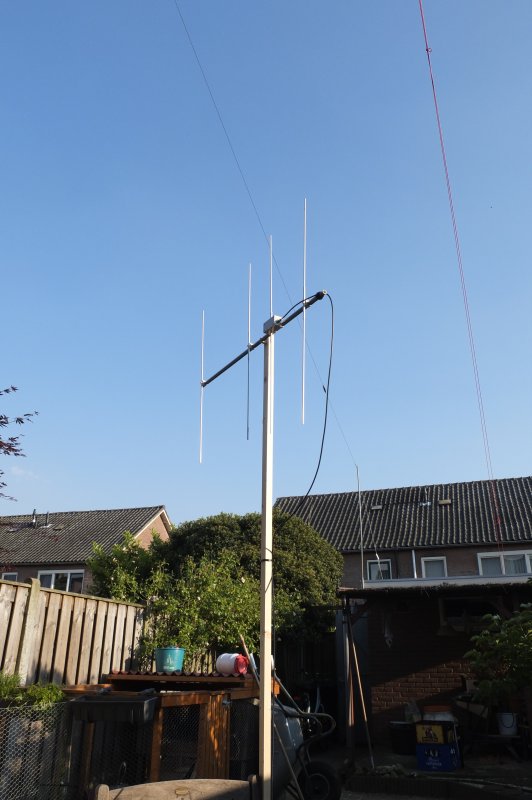

Na základe konštrukcie 4-el. antény s 1m rahnom s 50 ohmami som postavil yagi portable anténu, ako je znázornené na obrázkoch nižšie.

Použil som:

• 4 x 1 m hliníkové tyče s priemerom 4mm.
• 1 x 1 m 8 mm hliníková trubka
• 1 x 1m 10mm plastová trubka
• 1 x 2 m 19 mm PPR trubica (použitá iba 1,1 m)
• 1x T kus PPR 19mm
• 5 x spona CL20 na 19 mm PVC trubicu
• 1 x rozvodná krabica OBO A6 80x43x34
• 1 x TNC konektor na šasi
• 1 x 1 m koaxiálny kábel RG-174 (pre tlmivku)
• 8x závitový hliníkový nit M4
• 2x káblové očká
• za hrsť materiálu M4

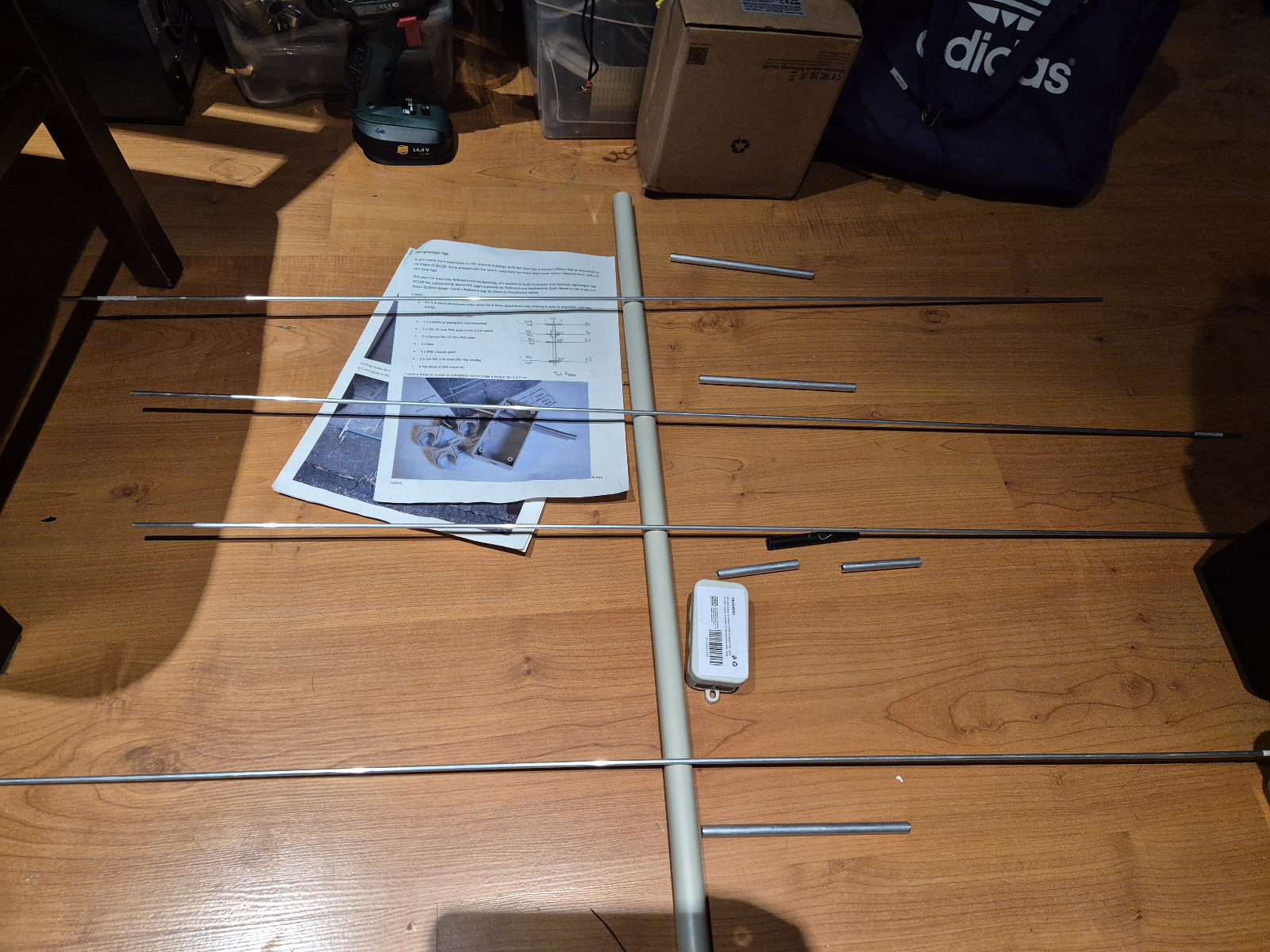

Pripravený materiál na zhotovenie antény

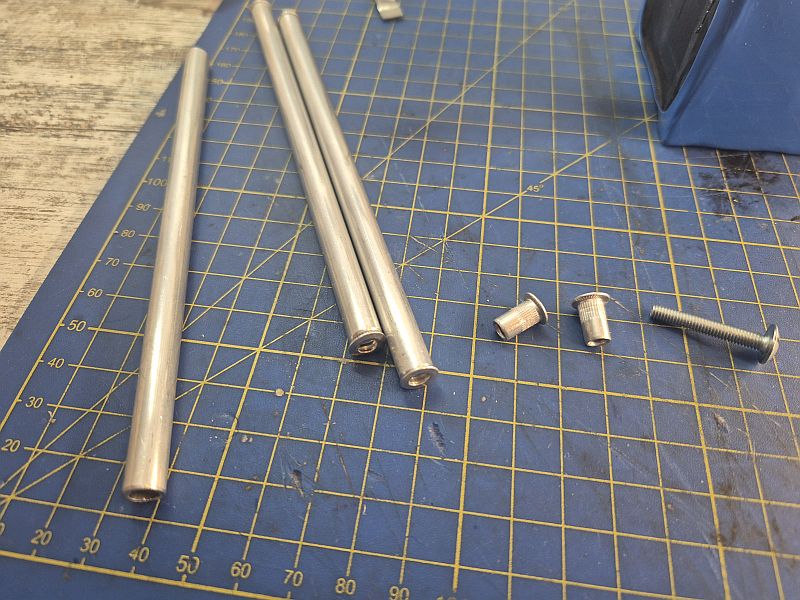

Narezal som si štyri kusy hliníkovej trubky priemeru 8mm dĺžky 15cm a do stredu som vyvŕtal otvor 4mm

Na konci som pomocou skrutky, matičky a podložky roztiahol vo vnútri závitový nit M4

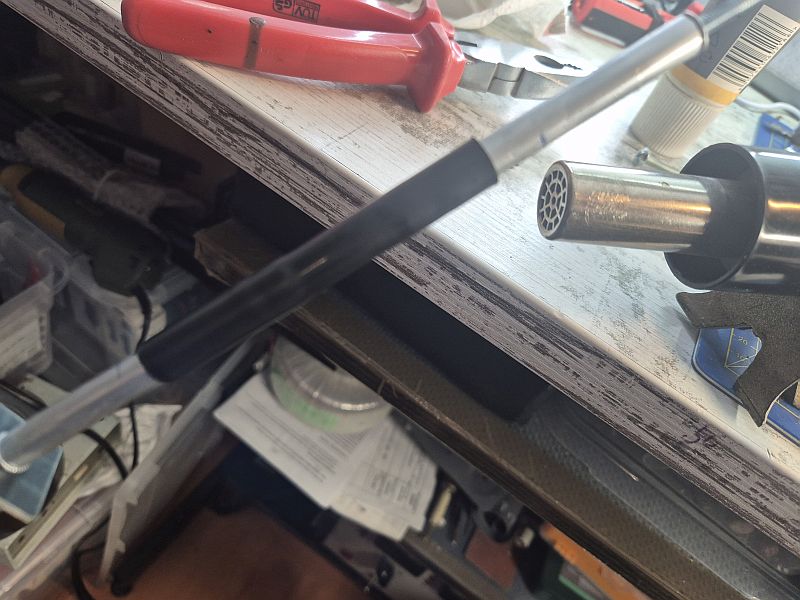

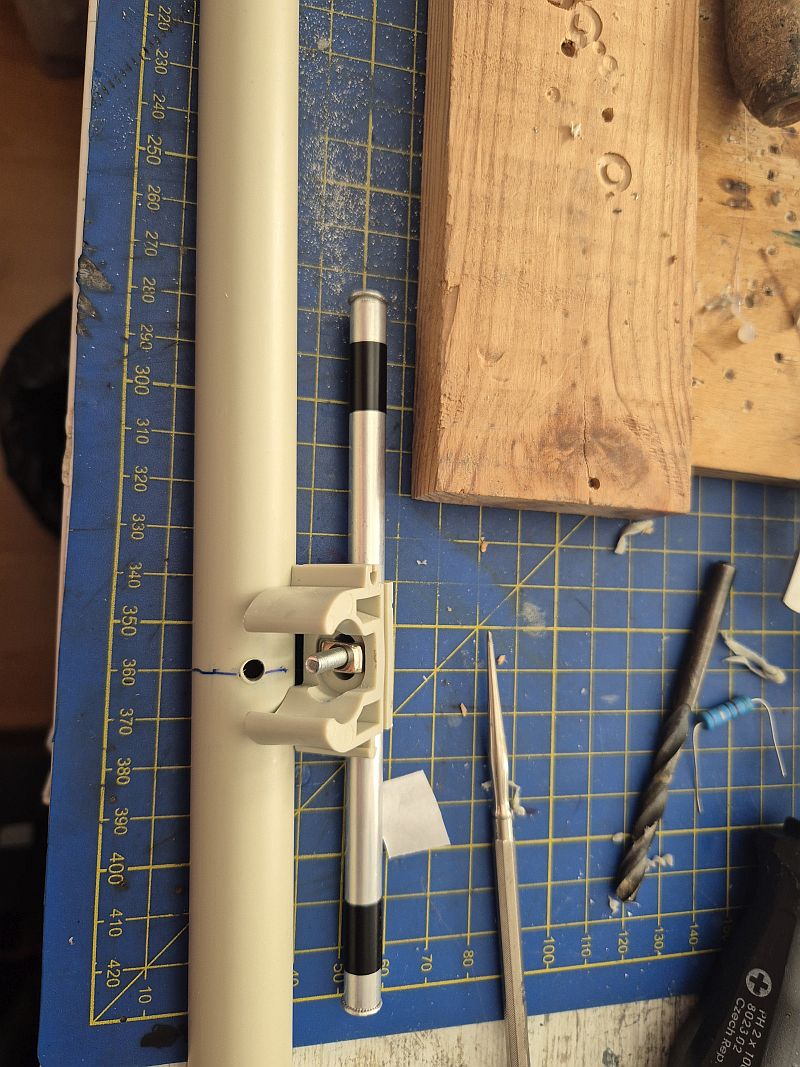

Trubku som upevnil na sponu CL20 v ktorej som pilníkom vytvoril žliabok aby sa v spone nevyklala. Do rahna z PPR trubky som vyvŕtal otvor 4mm do ktorého sa zasunie pretŕčajúca skrutka Matičku M4 som použil plochú, aká sa používa do hliníkových profilov. Trubku 8mm dĺžky 15cm pre radiátor som prepílil tak, aby mala v strede medzeru 1cm. Hliníkové trubky som potom nasunul na teplovzdušnou pištolou nahriatu plastovú trubku 10mm. Nahrievať opatrne teplotou asi okolo 200 °C. Je dobré trubku jemne namazať silikónovou vazelínou aby sa pri zasúvaní nezasekávala.

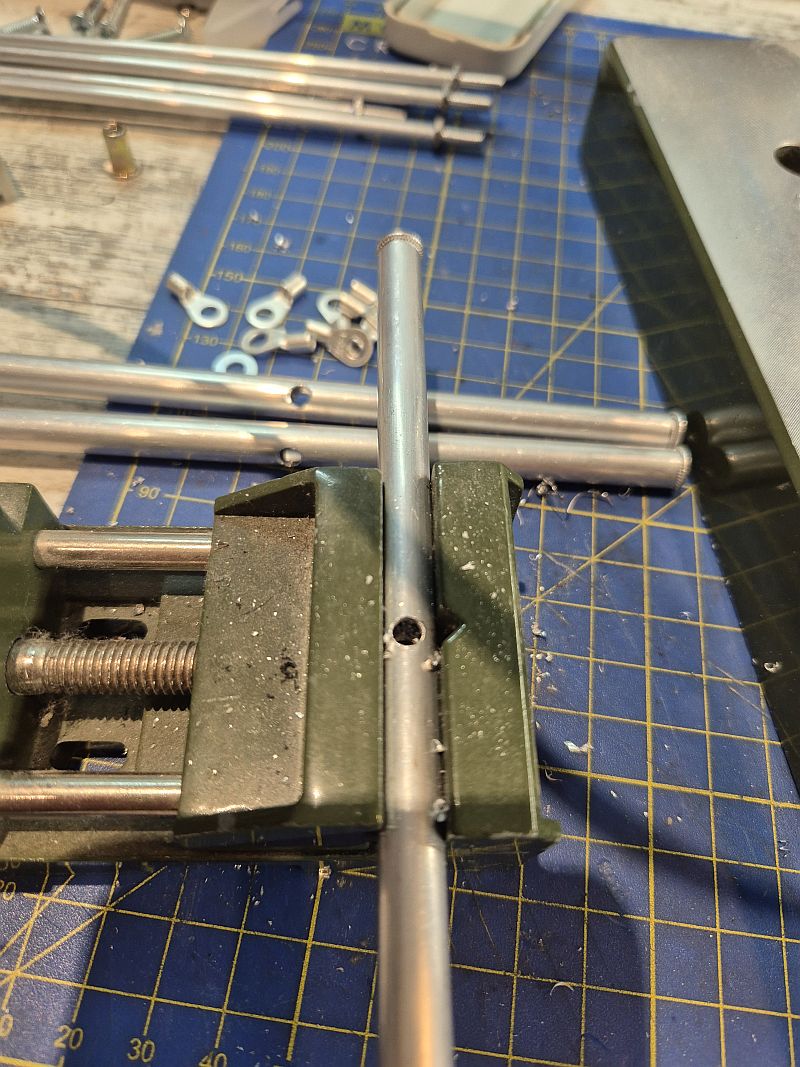

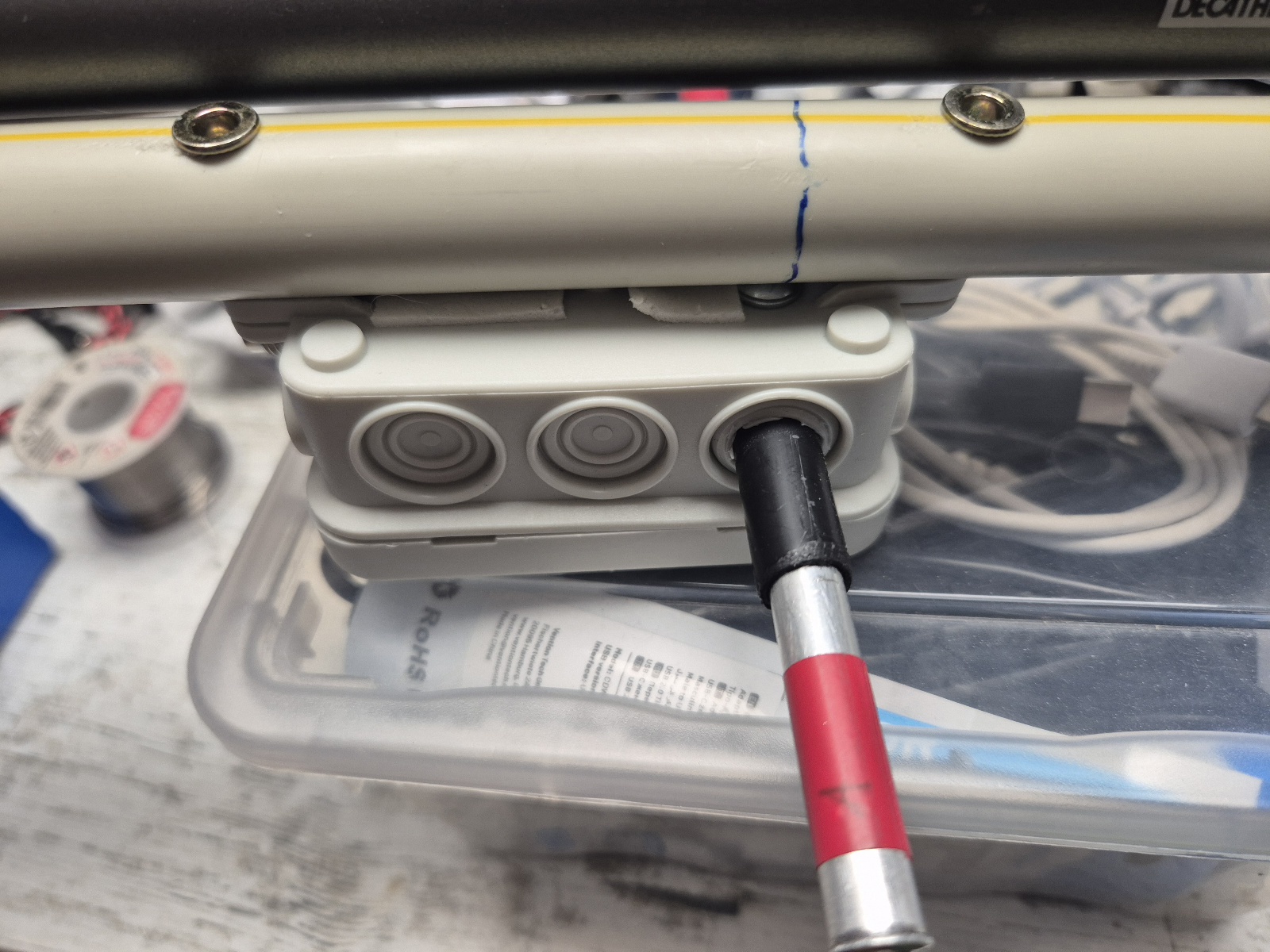

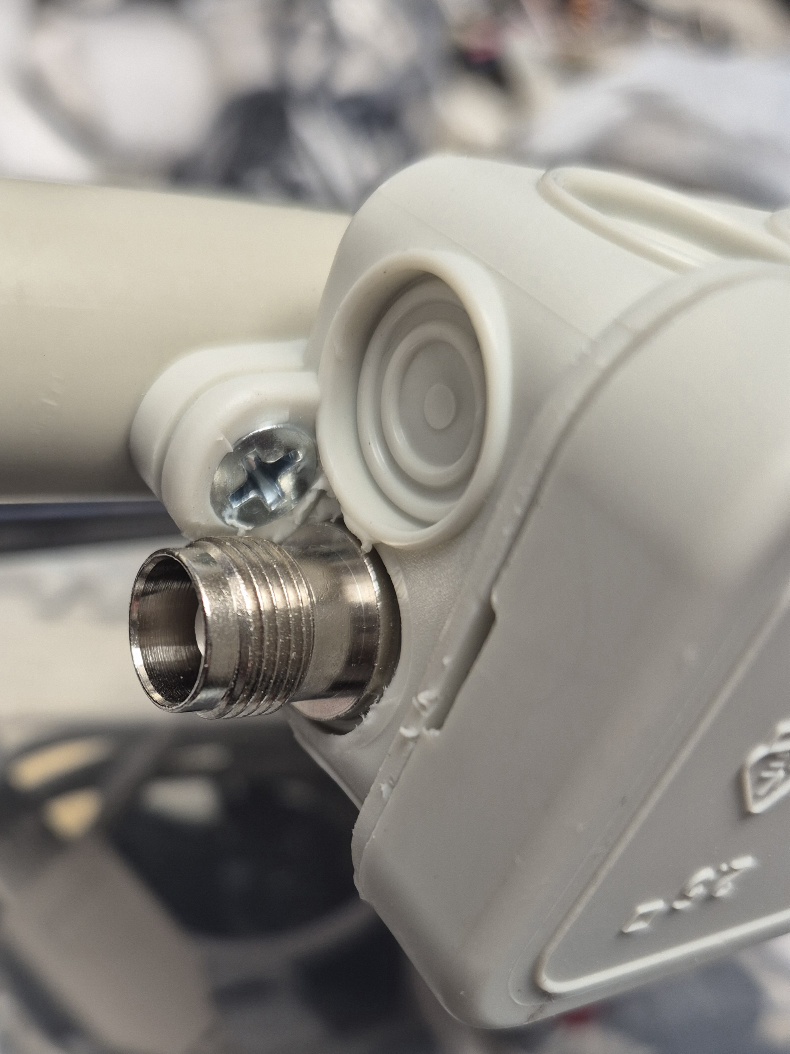

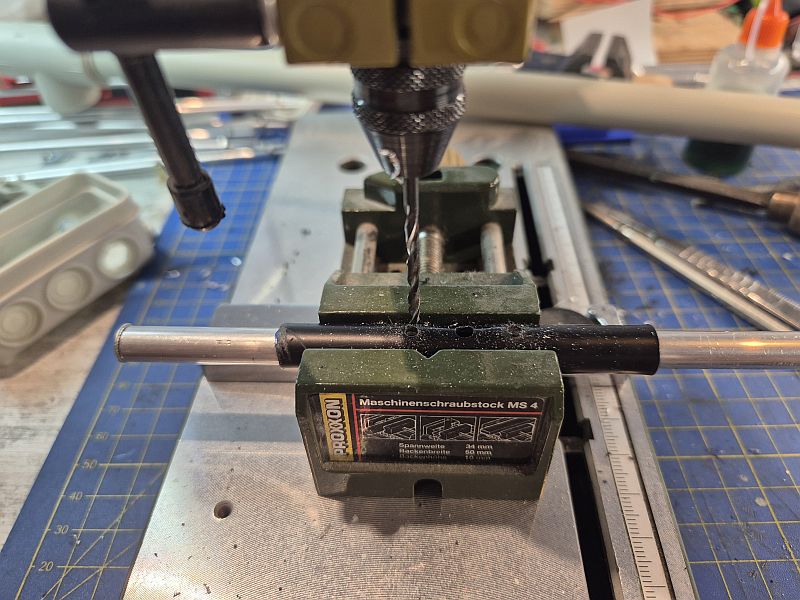

Keď sú trubky zasunuté v umehlohmotnej trubke 10mm a všetko dobre vychladnuté, uchytíl som ju do zveráku a vyvŕtal do stredu otvor 4mm a 1cm na každú stranu od stredu diery 4mm som vyvŕtal dve diery cca 2mm pre samorezné skrutky (priemer vrtáku vybrať podľa použitej skrutky. Na prevlečenie trubky radiátora som využil predpripravene priechodky pre kábel v krabičke OBO-A6, treba ich menším vrtákom prevŕtať a materiál je dosť pružný pri zatlačení sa roztiahne a povolí. Keď je už prevlečená, tak som prevliekol skrutky cez pripravený otvor krabičke a cez otvor 4mm v tyčke 10mm a upevnil matkou. Na krajoch krabičky sú úchtné oká cež ktoré krabičku upevníme na rahno. Odspodu trubky rahna som si vyvrtal otvory pre závitové nity M4 a upevnil krabičku dlhšími skrutkami

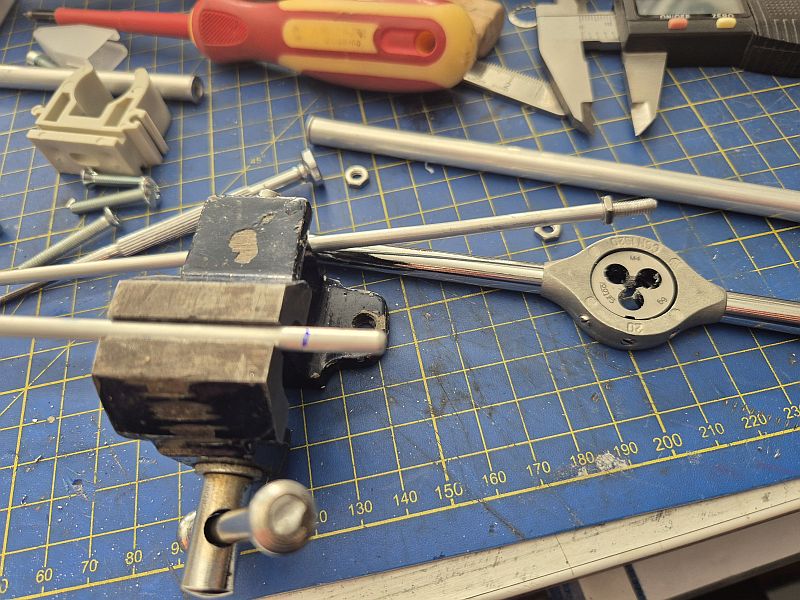

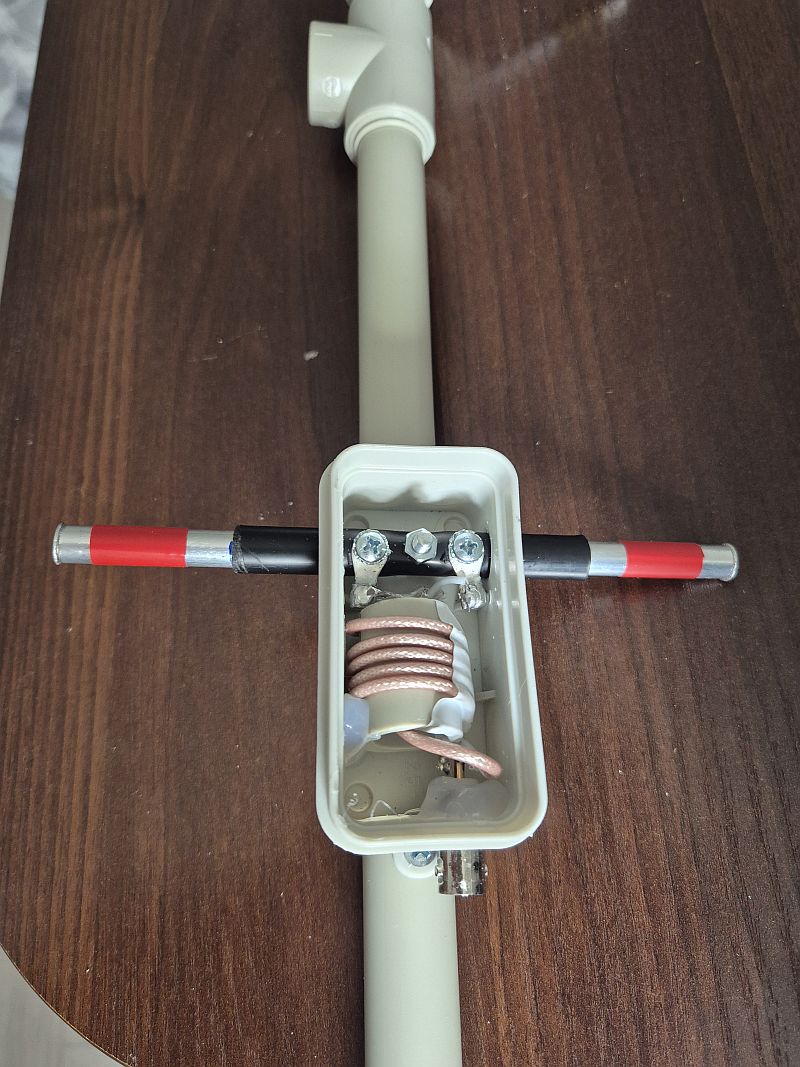

Pohlad na uchytenie zhora Tyčky 4mm som si narezal podľa tabuľky s prihladnutím na dlžku stredovej trubky 8mm v ktorej sú na konci nalisované nity M4. Na konce tyčiek som narezal závit M4 v dĺžke cca 2cm a na konci som dal maticu M4 ako doraz. Závitník treba použiť ostrý + olejček lebo hliník sa dosť zle správa pri rezaní a špony by vedeli aj poškodiť už narezaný závit. Dĺžka rahna je 110cm, osadil som na rahno element radiátora a rozvodnú rabičku, elementy D1 a D2 som len sponou nacvakol na rahno a aspoň takto som určil približný rovnovážny stred. Tam som trubku precvakol a pomocou zváračky na PPR trubky som navaril T-odbočku, aby som vedel antenu uchytiť pomocou sklolaminátového prutu. Potom už som nameral vzdialenosti od elementu R pre D1 a D2 a vyvŕtal dierky 4mm aby sa spony uz neposúvali Cievku som vytvoril z trubky rahna 19mm PPR na ktorej je 5 závitov koaxiálneho kábla RG-174 (100w)

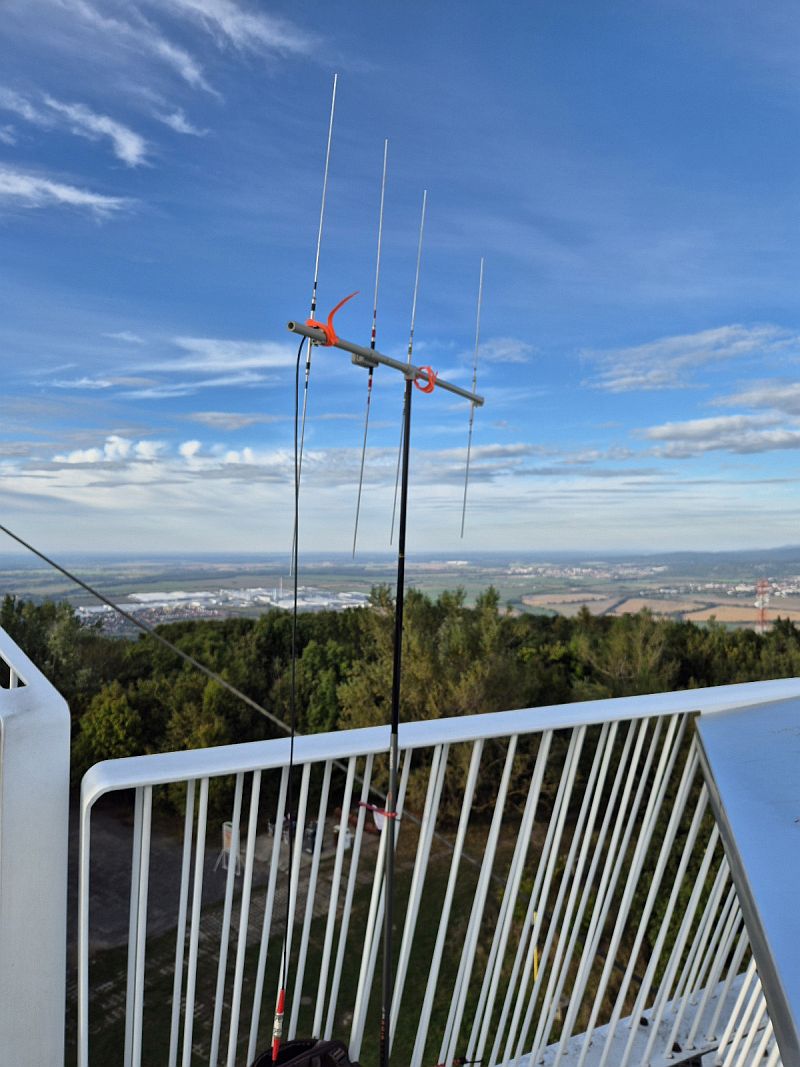

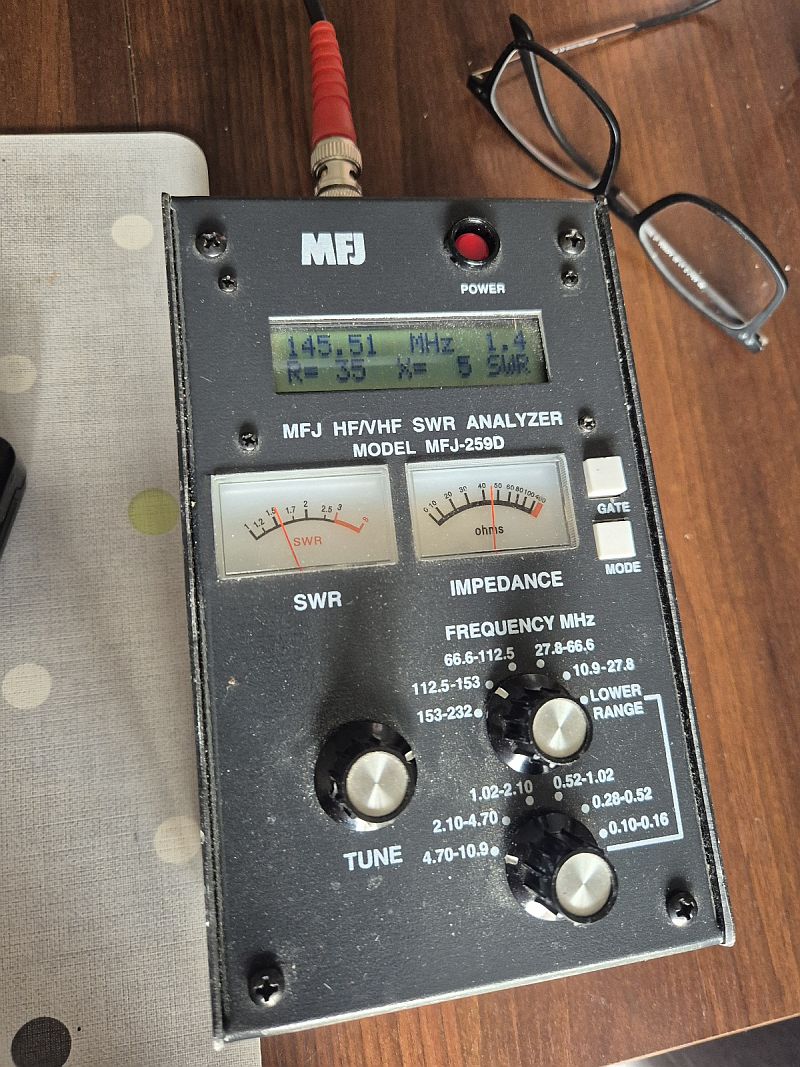

Narýchlo zmerané údaje antény SWR anlyzérom MFJ v obývacej izbe boli v norme tak som isiel hneď z anténou do terénu :)
