Ľahká 2el. yagi na 2m

V roce 2007 jsem zde popsal lehkou 2el. yagi pro pásmo 144 MHz. Anténa se osvědčila při dovolených a výstupech na kóty SOTA. Z praktických zkušeností vznikla nová verze, trochu jinak konstrukčně řešená. Při používání původní verze jsem přišel na několik drobných nedostatků, které jsem se snažil v této verzi odstranit. Ve starší verzi byly prvky na držácích, které se museli nacvaknout na ráhno. Nebyl problém držák někde ztratit nebo zapomenout a bylo po vysílání. Další slabinou bylo provedení připojení kabelu na dipól. Nebylo nijak chráněné a několikrát se mi stalo, že se poškodilo transportem. V této verzi není nic, co by se nedalo schovat přímo do ráhna. Kromě šroubovacích prvků nejsou použity žádné odnímatelné části. Nejdelší část antény měří 540 mm. Prvky se schovají do ráhna. Hmotnost antény i s koaxiálním kabelem je 180g.

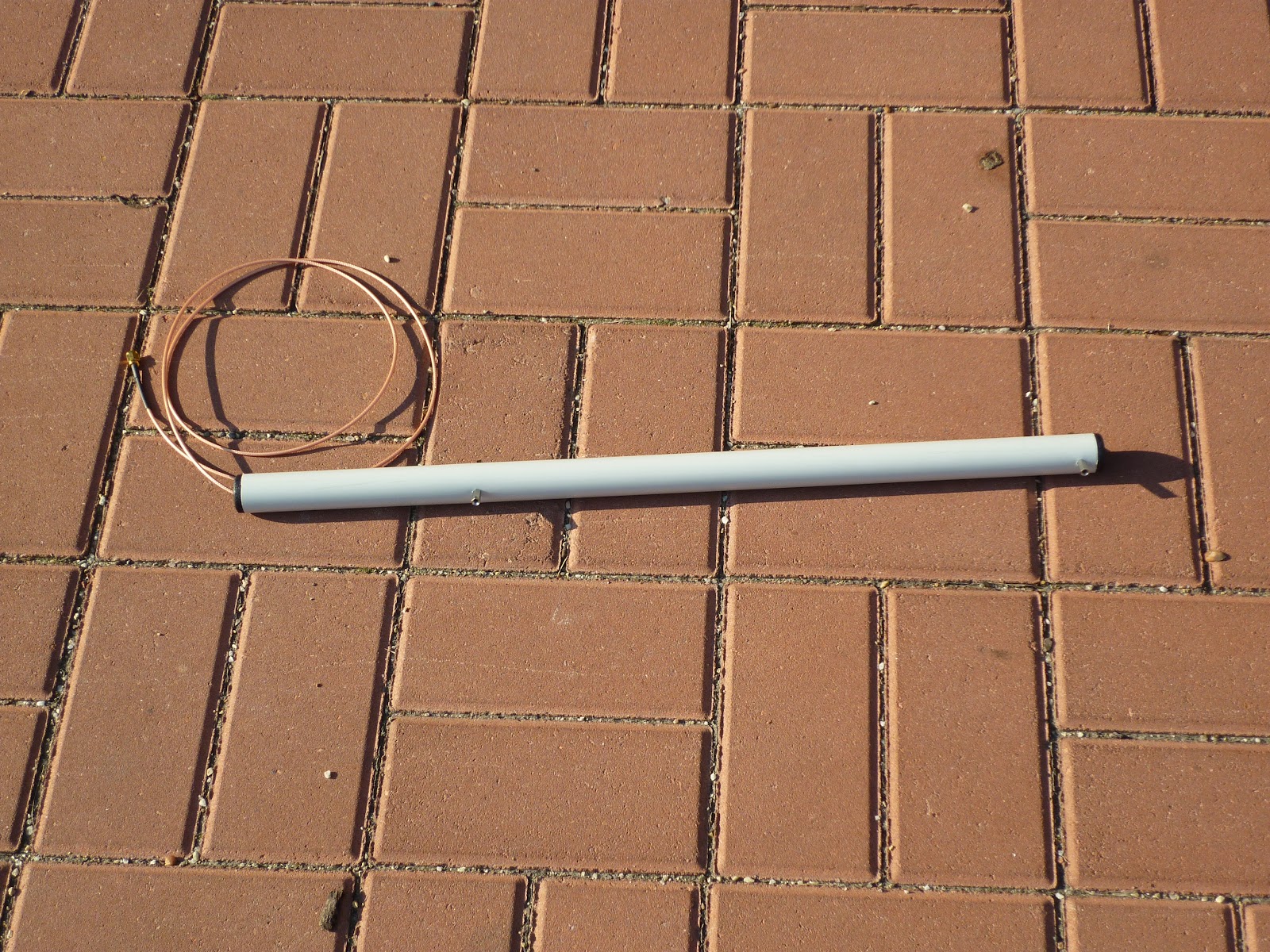

Anténa ve složeném stavu, prvky jsou uvnitř

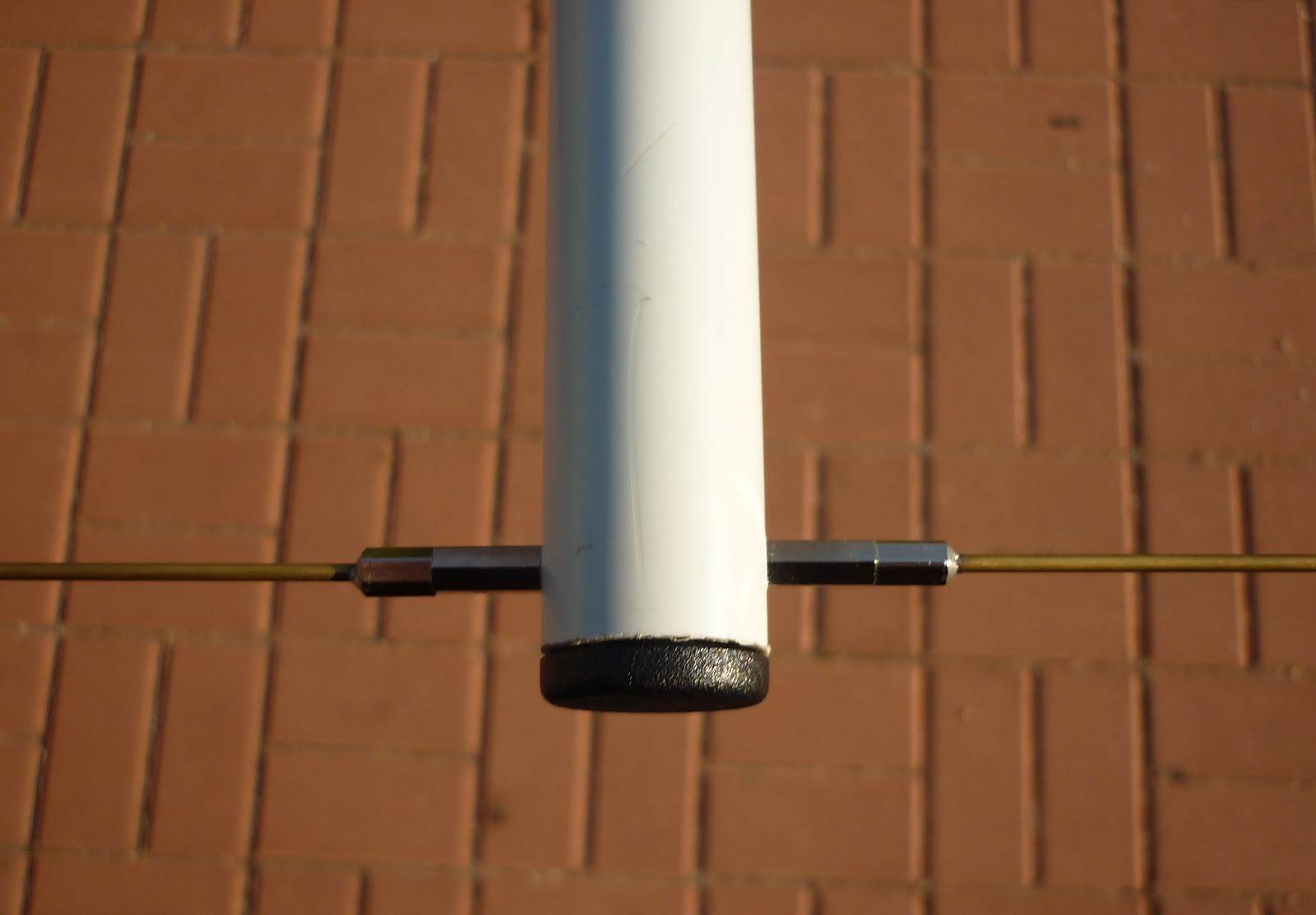

Jako ráhno je nyní použita plastová trubka o průměru 25mm. Prvky jsou vedeny skrz ráhno a připojení koaxiálního kabelu je také uvnitř. Tím pádem je chráněno před poškozením. Pro uchycení prvků jsou použity distanční sloupky M3 délky 12mm. Všechny prvky jsou rozdělené na polovinu.
